13-TFL. Термопары с приваренным герметичным фланцем
Термопары с приваренным герметичным фланцем (13-TFL) применяются при стандартных измерениях температуры в газообразных и жидких средах, таких как воздух, водяной пар, вода, масла и т. д.
Отличительной чертой этих датчиков является фланец, приваренный к соответствующей защитной трубке, в соответствии с нормой DIN EN 1092, благодаря которому обеспечивается герметичное крепление термопары к стенкам установок высокого или низкого давления, например, на предприятиях энергетики.
В датчиках этого типа применяется проволочная термопара с керамической изоляцией или сменная измерительная вставка в оболочке.
Предпочтительные места установки:
• Контейнеры, резервуары, трубные коммуникации
• ?нструменты и машины
• Лаборатории
• Экспериментальные установки
• Технологические процессы
• Электростанции
• Оборудование пищевой промышленности
• Машиностроительное оборудование
Термоэлектрические напряжения и измерительные классы наших термопар и измерительных вставок соответствуют норме DIN EN 60584, класс 1 для проволочных термопар и норме DIN 43710 для измерительных вставок и термопар типа L.

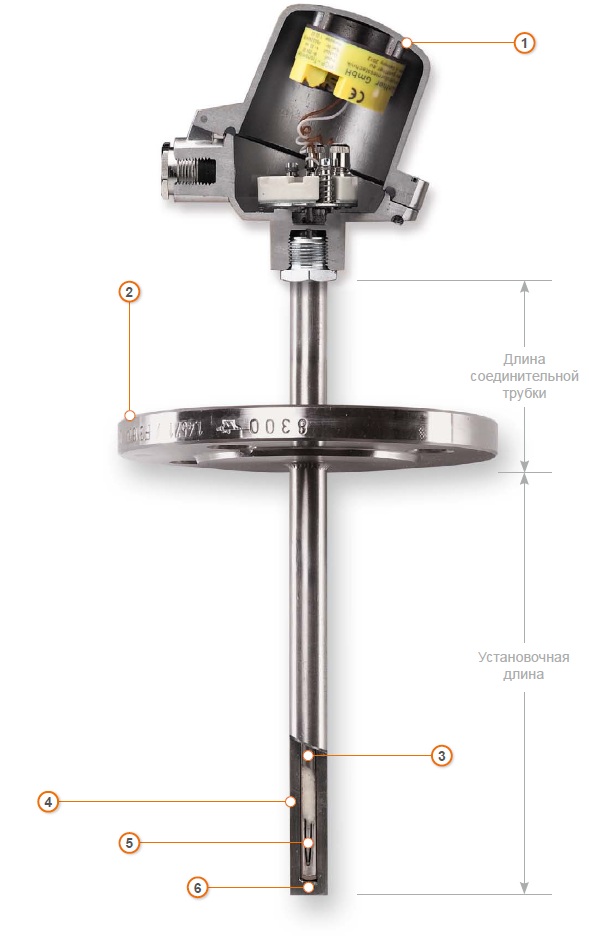

Пример конструктивного решения
| 1. Присоединительная головка | ||
|---|---|---|
| A | BUSH (М24 x 1,5) | |
| B (М24 x 1,5) | BUZH (М24 x 1,5) | |
| BUS (М24 x 1,5) | DL/MA (M10 х 1) | |
| BUZ (М24 x 1,5) | ||
|
2. Герметичный фланец в соответствии с DIN EN 1092 |
||
|---|---|---|
| DN 10 — DN 100 | PN 16 | |
| Материал: | ||
| St37-2 | 1.4571 | |
| C22.8 | Сплав С4 | |
| 3. ?змерительная вставка | ||
|---|---|---|
| Материал: | NiCr-Ni | |
| Fe-CuNi | ||
| Nicrosil-Nisil/N | ||
| Диаметр: | 3 — 8 мм | |
| Одинарная или двойная | ||
| 4. Внешняя защитная трубка | ||
|---|---|---|
| St. 35.8 | 1.0305 | |
| Сталь нержавеющая | 1.4571 | |
| X15CrNi Si 25 20 | 1.4841 | |
| Inconel | 2.4816 | |
| Kanthal | ||
| Сплав С4 | ||
| Диаметр: | 6 — 22 мм | |
| Толщина стенки: | 0,75 — 3 мм | |
| 5. Термопара с керамической изоляцией | ||
|---|---|---|
| Одиночная или двойная | ||
| NiCr-Ni/K | Fe-CuNi/J | |
| Fe-CuNi/L | NiCrSi-NiSi/N | |
| PtRh10-Pt/S | PtRh13-Pt/R | |
| PtRh30-PtRh6/B | ||
| 6. Конструкция | ||
|---|---|---|
| Стандартная (прямая защитная трубка) | ||
| Короткое время реакции | ||
| (обуженная на конце защитная трубка) | ||
| Диаметр: 6-15 мм | ||
